제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
모델 번호: 1800
지불 및 배송 조건
최소 주문 수량: 1 세트
포장 세부 사항: 안전 용기 포장
배달 시간: 90 일
지불 조건: L/C, T/T
비꼬는 피치: |
500-5000mm |
보증: |
1년 |
전압: |
3 단계 380V 50 hz |
CAT 공압 견인: |
TQD4000 |
전원 공급: |
220V/380V |
아머링 헤드 속도: |
650r/min |
새장 바퀴모양 속도: |
44 |
다른 이름: |
와이어 케이블 기계 |
갚아라: |
포크 타입 |
중심 높이: |
1000 밀리미터 |
적용: |
대형 케이블 외장 및 부설 |
힘: |
75KW |
드르비엔: |
독립 모터 |
케이블링 OD: |
20-120mm |
비꼬는 피치: |
500-5000mm |
보증: |
1년 |
전압: |
3 단계 380V 50 hz |
CAT 공압 견인: |
TQD4000 |
전원 공급: |
220V/380V |
아머링 헤드 속도: |
650r/min |
새장 바퀴모양 속도: |
44 |
다른 이름: |
와이어 케이블 기계 |
갚아라: |
포크 타입 |
중심 높이: |
1000 밀리미터 |
적용: |
대형 케이블 외장 및 부설 |
힘: |
75KW |
드르비엔: |
독립 모터 |
케이블링 OD: |
20-120mm |

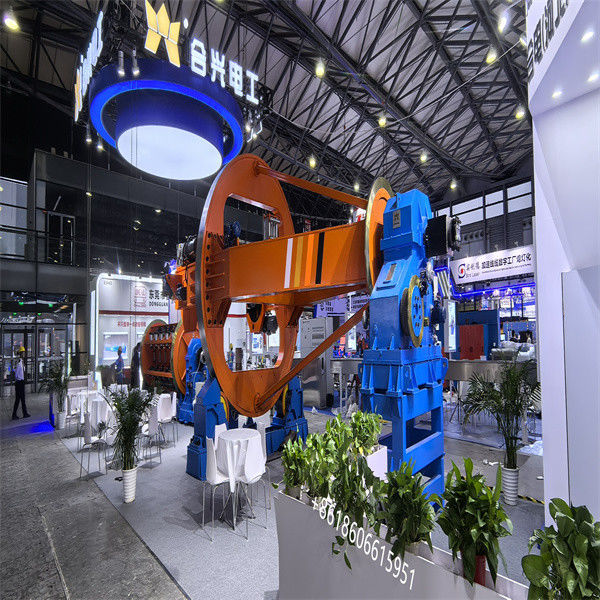

높은 표준의 드럼 트위스터 기계
1적용:
이 기계는 주로 큰 가로 절단 및 긴 전력 케이블 및 스플릿 선도자의 스트랜딩뿐만 아니라 비 금속 테이프의 포장용으로 사용됩니다.
2주요 파라미터:
| 선도자 모양 | 둥글고 부문 |
| 스트랜딩 선도자 섹션 | 16mm2 ~ 300mm2 |
| 최대 양식 과다 복용량 | Ø20- Ø100mm |
| 둥지 포지션 범위 | 200~5000mm |
| 회전 속도 | 50r/min |
| 드럼 흡수 회전 속도 | 50r/min |
| 로테이션 거북이의 속도 | 50m/min |
| 최대 당기력 | 5000kg |
| 비금속 테이핑 유닛 최대 회전 속도 | 650r/min |
| 테이핑 유닛 피치 | 0-200mm (단계없이 조절) |
| 금속 테이핑 유닛 최대 회전 속도 | 550r/min |
| 금속 테이핑 유닛 피치 | 0-200mm (단계없이 조절) |
| 회전하는 회전전용 스핀 크기 | PN1250-PN1600 |
| 회전하는 회전전용 스핀 크기 | PN2000-PN2500 |
| 드럼 종류 픽업 스핀 크기 | PN2000-PN2500 |
| 채우기 로프 상환 사양 | Ø400* 22*360mm (20 pcs) |
| Ø630* 52*475mm (4개) | |
| 강철 철도 장갑 배상 스핀 크기 | Ø500 |
| Ø1600 회전 회전 전력 | 15 KW (AC 모터) |
| Ø2500 회전 회전 전력 | 22 KW (AC 모터) |
| 테이핑 유닛 모터 전력 | 11KW (AC 모터) |
| 회전 거북이 모터 파워 | 18.5kw*2 (AC v 모터) |
| 드럼 종류 모터 전력 흡수 | 45KW (AC 모터) |
전기 제어 시스템
4.13.1 주요 제어 캐비닛은 터치 스크린 PLC로 작동하여 케이블 형성 과정에서 각 단위의 다양한 매개 변수 설정을 조정하고 제어합니다.그리고 실시간으로 각 단위의 운영 속도와 매개 변수를 표시할 수 있습니다, 각 단위의 운영 매개 변수를 적시에 수정하고 조정하는 것을 촉진합니다.
4.13.2전원 공급은 세 개의 와이어 5 단계 시스템 380V (± 10%) 50HZ
4.13.3전기 기기의 작동 원리: 모든 구동 모터는 인코더가 장착되어 있으며, 인코더 피드백은 제어 시스템에서 실행됩니다. 전체 기계는 PLC에 의해 제어됩니다.주파수 변환기, 브레이킹 유닛, 공기 압축기 등은 안정적인 동기화 성능을 보장하는 시작, 조깅, 정상적인 주차 및 기타 작업을 완료합니다.
4.13.4안전 보호: 이 기계는 여러 안전 보호 장치가 있습니다.장비의 정상적인 작동을 충족시키지 못하는 장애 또는 상황의 경우 대응하는 보호 조치를 취할 수 있습니다., 그리고 주요 제어 캐비닛의 화면에 결함 지점을 적시에 표시하여 운영자가 적시에 정확하고 정확한 판단과 효과적인 처리 계획을 내릴 수 있습니다.
5.1공기 압력: 0.6MPa
5.2공기 부피: 1.0m 3/min
7기계 및 전기 용품
| 7.1 | 베어링 브랜드 | HBR |
| 7.2 | 주동 모터 | 진화이 |
| 7.3 | 터치 화면 | 시멘스 |
| 7.4 | PLC | 시멘스 |
| 7.5 | 인버터 브랜드 | 혁신 |
| 7.6 | 저전압 전기 부품 | 스나이더 |
| 7.7 | 기압 부품 | AIRTAC |
8기계로 문서
| 8.1 | 운영 및 유지보수 설명서 | 1pc |
| 8.2 | 기초 다이어그램 | 1pc |
| 8.3 | 전체 다이어그램 | 1pc |
| 8.4 | 전기 도면 | 1pc |
| 8.5 | 공기 회로 배열 | 1pc |
| 8.6 | 윤활화 다이어그램 | 1pc |
| 8.7 | 전기 패널 다이어그램 | 1pc |
| 8.8 | AC 운전자 지침 | 1pc |
| 8.9 | 베어링 목록 | 1pc |
9작동 방향: 오른손, 즉 장비에 맞게, 왼쪽에서 지불하고 오른쪽에서 받아.
