제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
인증: CE
모델 번호: 500/1+12+18
지불 및 배송 조건
최소 주문 수량: 1 세트
포장 세부 사항: 안전 용기 포장
배달 시간: 90 일
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 200 세트 / 년
사용: |
좌초 |
색상: |
맞춤형 |
적용: |
Al 와이어, 스틸 와이어 로프, 가닥 와이어 및 케이블 |
이름: |
행성 스트랜딩 기계 |
전압: |
380 전압 또는 다른 사람 |
보증: |
12개월 |
연선 피치: |
스텝리스 |
테이핑 헤드: |
500 |
PLC: |
선택적인 지멘스 |
선택 사항: |
자기 이력 |
류류: |
NSK / SKF |
사용: |
좌초 |
색상: |
맞춤형 |
적용: |
Al 와이어, 스틸 와이어 로프, 가닥 와이어 및 케이블 |
이름: |
행성 스트랜딩 기계 |
전압: |
380 전압 또는 다른 사람 |
보증: |
12개월 |
연선 피치: |
스텝리스 |
테이핑 헤드: |
500 |
PLC: |
선택적인 지멘스 |
선택 사항: |
자기 이력 |
류류: |
NSK / SKF |

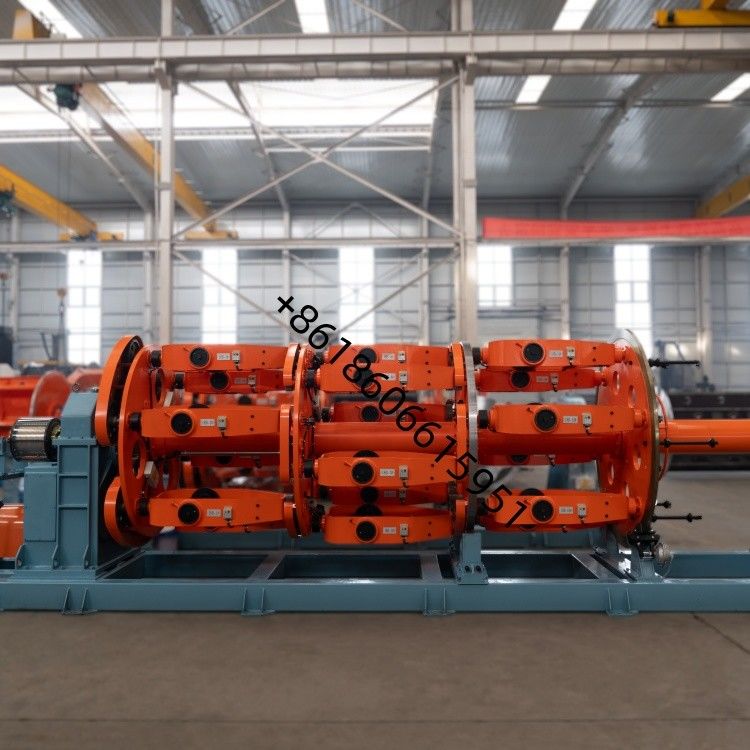

행성 스트랜딩 기계 기술 설명 및 응용 500/12+18
신청서
행성 스트랜딩 기계는 다양한 와이어 및 케이블 제조 프로세스에 설계 된 다재다능한 솔루션입니다. 주로 다음과 같이 사용됩니다.
고품질의 유도체를 생산하기 위해 100% 역전환으로 구리 및 알루미늄 전선을 엮습니다.
제어 케이블, 통신 케이블 및 다른 애플리케이션을 위한 단열 코어 스트랜딩.
높은 견인 강도를 가진 철선 로프 및 장갑 케이블 제조.
회전형 케이블 및 고상력 둥근 케이블 생산에 적합합니다.
왜 우리 의 행성 밧줄 매기 기계 를 선택 합니까?
첨단 기술: 우리의 행성 스트랜딩 기계는 개별 모터 드라이브, 지속적인 피치 조정 및 지능형 PLC + HMI 제어 시스템을 포함한 최첨단 기술을 갖추고 있습니다.
고품질 생산: 100% 역전환 메커니즘은 내부 와이어 스트레스의 제거를 보장하여 더 높은 품질과 더 내구성있는 제품을 제공합니다.
다재다능성: 우리의 기계는 구리 및 알루미늄 스트랜딩에서 단열 된 코어 케이블링 및 강철 철 갑옷에 이르기까지 광범위한 응용 분야에 적합합니다.
신뢰성 및 안정성: 수십 년의 제조 경험으로, 우리의 기계는 지속적인 성능과 높은 정확성을 보장하기 위해 오래도록 만들어졌습니다.
커스터마이징: 우리는 고객의 특정 요구를 충족시키기 위해 다양한 스핀 구성과 케이지 크기를 제공합니다.
첨단 긴장 제어: 선택적인 독일 ZF 히스테레시 긴장 시스템은 완전한 스핀에서 빈 스핀으로의 일정한 긴장을 제공하여 안정적인 생산을 보장합니다.
우리의 행성 스트랜딩 기계는 우수한 성능을 제공하면서 비용 효율성을 위해 설계되어 있으며, 철선 및 케이블 제조업체에 대한 이상적인 선택입니다.
| 입력 와이어 지름 |
구리 Ø 1.5-Ø 5.0mm 알루미늄 Ø 1.7-Ø 5.0mm 단열선 Ø2.0-Ø 10.0mm 강철 Ø0.9-Ø3.6mm 알루미늄 접착제: Ø 1.2- Ø 4.5mm |
| 최대 방출량 | Ø50mm |
| 최대 회전 속도 | 71 r/min 최대 |
| 스트랜딩 피치 (PLC로 설정) | 60 ~ 800mm (스텝리스 조절) |
| 최대 선형 속도 | 29m/min |
| 주동력 |
6B: 37KW (AC) 12B: 45KW (AC) 18B: 55KW ((AC) |
| 테이핑 기계 회전 속도 | 506r/min |
| 테이핑 머신 모터 파워 | 5.5kw (AC) |
| 테이핑 피치 | 0-200 단계 없이 조절 |
| 배열된 케이지의 배불 스릴 크기 | PND630 |
| 이중 캐프스탄 바퀴 지름 | Ø2000mm |
| 카프스탄 모터 파워 | 55KW (AC) |
| 중앙 지불 스릴 크기 | PND500-PND630 |
| 흡수 스릴 크기 | PN1000-PN2000 |
| 흡수 모터 전력 | 5.5KW (AC) |
| 기계 중앙 높이 | 1000mm |
전기 제어 부분은 전원 캐비닛, 운영 캐비닛, 터치 스크린 등으로 구성되어 있으며, 각 장치에 대응 제어 버튼이 있습니다.
전기 캐비닛은 좋은 기계적 특성과 먼지 방지 성능을 가지고 설계되었으며 적절한 양의 강제 환기 팬이 장착되어 있습니다.
전원 공급은: 3선 5단계 시스템, 380V (± 10%) 50HZ.
전체 설치 전력: 280KW
모터 보호 기능: 전기 제어 회로는 모터 손상을 방지하기 위해 단계 손실, 과부하 및 과열 보호 기능을 설계했습니다.
알람 결함 정보는 터치 스크린에서 검색 할 수 있으며 알람 결함 및 생산 프로세스 데이터 저장 기능을 가지고 있습니다.
운영 체제: 생산 과정에서 피치, 생산 속도, 현재 작업 상태 및 기타 정보와 같은 다양한 매개 변수 설정을 실시간으로 표시하고 수정 할 수 있습니다.
모든 드라이브 모터는 인코더로 설계되어 있으며 인코더 피드백은 폐쇄 루프 제어 시스템에서 작동합니다.
단위는 PLC 통일 조정 제어 작업을 채택합니다. 그것은 작동하기 위해 터치 화면 HMI를 채택합니다. 간단하고 편리한 작업
