제품 세부 정보
원래 장소: 허베이
브랜드 이름: Beyde
인증: CE
모델 번호: 1250-2500
지불 및 배송 조건
최소 주문 수량: 1 세트
포장 세부 사항: 안전 용기 포장
배달 시간: 40 일
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 200 세트 / 년
사용: |
보빈으로 와인어 와이어 |
전압: |
3 단계 380V 50 hz |
보증: |
12개월 |
색상: |
맞춤형 |
용량: |
4000 킬로그램 |
재단: |
그럴 필요 없어 |
클램프: |
일렉트릿 형 |
상승: |
일렉트릿 형 |
보호: |
제한된 위치 |
릴 범위: |
PN1250TO PN2500 |
종류: |
열 유형 |
사용: |
보빈으로 와인어 와이어 |
전압: |
3 단계 380V 50 hz |
보증: |
12개월 |
색상: |
맞춤형 |
용량: |
4000 킬로그램 |
재단: |
그럴 필요 없어 |
클램프: |
일렉트릿 형 |
상승: |
일렉트릿 형 |
보호: |
제한된 위치 |
릴 범위: |
PN1250TO PN2500 |
종류: |
열 유형 |

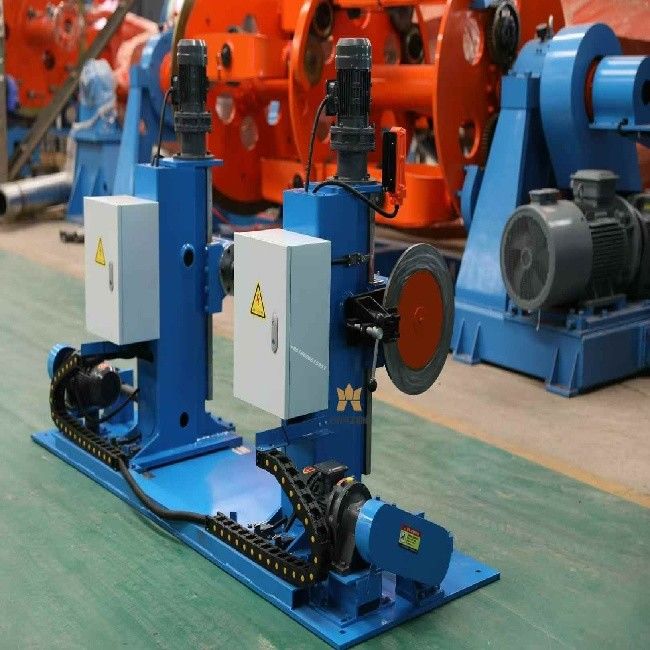

와이어 및 케이블 생산을 위한 고품질의 컬럼 타입 와일딩 머신
선형 가이드는 철선을 풀고 들어올리는 데 사용되며 각 기둥은 간격을 조정하기 위해 개별적으로 또는 동기적으로 빠르게 움직일 수 있습니다.
스풀의 로딩과 배하는 모터에 의해 제어됩니다.
다른 지름과 크기의 스풀에 더 큰 케이블이나 튜브에 적합합니다.
단독으로 작동하거나 추출기에 연결할 수 있습니다.
케이블 또는 튜브의 긴장은 처음부터 끝까지 일정하게 유지 될 수 있으며 제어 시스템으로 조정 될 수 있습니다.
케이블 또는 튜브는 곧게 유지되고 스풀은 선형 가이드에 이동합니다.
HMI + PLC 제어 시스템은 트래버스 피치를 미리 설정하고 스풀 속도를 제어하는 데 사용됩니다.
| ype | 1600 | 2000 | 2500 | 3200 | 3600 | 4200 | 5000 |
| 릴 범위: | 850/1600 | 1000/2000 | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 | 2500/5000 |
| 최대. 플랜지 디아 (mm) | 1600 | 2000 | 2500 | 3200 | 3600 | 4200 | 5000 |
| 미니 플랜지 다이아그램 (mm) | 850 | 1000 | 1250 | 1600 | 2000 | 2500 | 2500 |
| 전체 너비 미니 (mm) | 600 | 600 | 900 | 1180 | 1500 | 1900 | 1900 |
| 최대 전체 너비 ((mm) | 1180 | 1500 | 1900 | 2120 | 2300 | 2400 | 2500 |
| 미니 배럴 다이아몬드 | 400 | 500 | 500 | 800 | 2500 | 2800 | 3000 |
| 뚫림 (mm) | 80 | 80100 | 80100-125 | 80100-125 | 200 | 200 | 200 |
| 최대 릴 무게 (kg) | 6000 | 8000 | 12000 | 15000 | 20000 | 30000 | 40000 |
| 미니 와이어 디아. | 4 | 5 | 7 | 8 | 20 | 30 | 40 |
| 최대. 와이어 다이어. | 40 | 50 | 70 | 120 | 140 | 160 | 180 |
| 최대 회전 속도 (RPM) | 7/17/37 | 7/17/37 | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 | 6/12/22 |
| 횡단 범위 (mm) | 5~50 | 6~60 | 8-90 | 9-120 | 20~140 | 30~160 | 40~180 |
| 모터 | DC 모터 또는 AC 모터 | ||||||
| 모터 타입 | 5.5kW | 5.5kW | 7.5kW | 11kW | 15kW | 18.5kW | 18.5kW |
| 트래버스 드라이브 | AC 주파수 변환 | ||||||
두 시리즈의 공통점:
두 시리즈는 동일한 카리저 유형을 가지고 있으며, 배상 및 긴장 제어 메커니즘에서만 다릅니다.
릴은 피보트 사이에 부착됩니다.
이 기계는 기둥형 몸체 디자인을 가지고 있다. 기계는 아래 표에 표시된 릴 크기에 적합하다. 다른 종류의 릴은 특별히 설계 및 생산될 수 있다.
주축은 보조 모터에 의해 열리고 닫습니다. 스릴은 환속기가있는 모터의 도움으로 주축 사이를 들어 올리고 낮춰집니다.
지불 단위는 트랙에서 왼쪽과 오른쪽으로 이동합니다. 이러한 방식으로, 부하 된 와이어 / 케이블은 생산 라인의 중심 축으로 안내됩니다.
이 기계는 모듈형 설계로 다양한 생산 과정에 쉽게 적응할 수 있으며 따라서 다양한 생산 라인에 적합합니다.
트랙에서 왼쪽과 오른쪽으로 이동함으로써, 단위는 배터리 (선택) 의 도움으로 필요한 경우 생산 라인을 멈추지 않고 계속 유지하도록 결합 할 수 있습니다.
이 시리즈의 추가 기능
배하 기능은 직경이 20mm 이상의 케이블이나 케이블에서만 사용할 수 있으며 토크 조절을 통해 달성됩니다. 토크는 조작자가 수동으로 조절합니다.직경 20mm 이하의 케이블용, 주 모터는 댄서 또는 축전 장치 (이 장치들은 별도로 판매됩니다) 에서 수신 된 정보에 기초하여 속도 모드에서 작동 할 수 있습니다.
| 모델 | Φ1250 | φ1600 | φ2000 | φ2500 |
| 케이블 디아. 최대 (mm) | 25 | 35 | 50 | 60 |
| 바빈 플랜지 다이아. | PN800-1250 | PN 800-1600 | PN 1250-2000 | PN 1600-2500 |
| 바빌의 바깥 너비 (mm) | 600~950 | 600-1180 | 950~1500년 | 1180-2300 |
| 부하 용량 (T) 최대 | 4 | 5 | 10 | 12 |
| 가속도 증가 (RPM) | 18.8-476 | 18.8 - 47.6 | 6 - 155 | 6 - 155 |
| 엔진을 켜 | JLJ132-40/4 | JLJ132-40/4 | JLJ160-60/6 | JLJ160-60/6 |
| 리프트 모터 (kW) | 1.1 | 1.1 | 1.5 | 1.5 |
| 이동 모터 (kW) | 0.75 | 0.75 | 1.1 | 1.1 |
| 횡단 경사 (mm) | 5-40 | 5-40 | 10-80 | 10-100 |
부품 브랜드:
엔진: 테코, ABB, 시멘스
인버터: 일본 야스카와, 시멘스, 타이완 테코
온도 조절기: 일본 RKC
보조 리레이: 일본 오몬;
암페미터와 볼트미터: 타이완 리세슨;
표시기, 스위치 및 버튼: 타이완
접촉자: 타이완
