1250/1+4 케이블 설치 기계

1250/1+4 케이블 부설 기계 | 유성 케이블링 기계 제조업체

개요

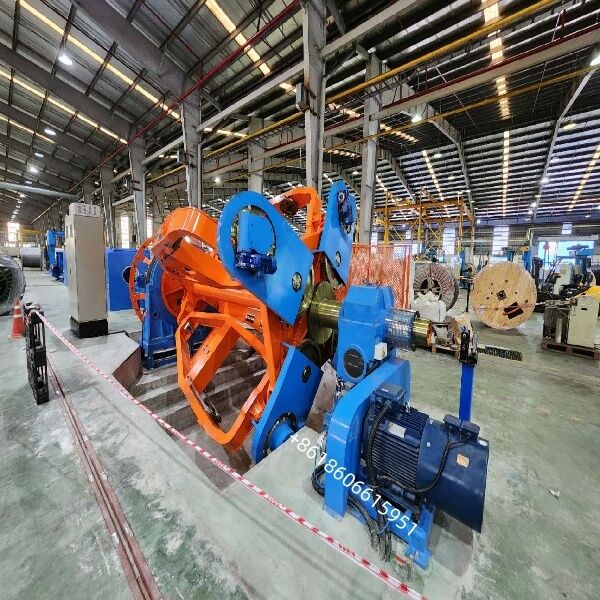

CLY-1250/1+4 유성 부설 기계는 멀티 코어 저압 및 중압 전원 케이블, 제어 케이블 및 광산 케이블의 케이블링/부설용으로 설계되었습니다. 원형 및 부채꼴 모양의 코어(최대 5개 코어)에 모두 적합합니다. 좌초 케이지에는 다음이 장착되어 있습니다.100% 역회전 기능, 레이업된 케이블의 내부 응력을 최소화합니다. 전체 라인은 정확한 레이업 피치와 동기화된 라인 속도를 위해 인버터 구동 모터를 갖춘 Siemens/Delta PLC + HMI 터치 스크린으로 제어됩니다.

애플리케이션

• LV/MV 전원 케이블 부설(PVC, XLPE 절연)

• 제어 케이블 및 마이닝 케이블 어셈블리(2~5개 코어)

• 원형 또는 사전 나선형 섹터형 도체에 적합

• 비금속 테이핑(폴리에스테르/운모 테이프) 및 강철 와이어 외장 옵션

주요 특징

• ✅유성 좌초 케이지(중앙 1개 + 측면 보빈 4개, PN1250)​ 완전한 백 트위스트 기능 포함

• ✅S/Z 연선 방향, PLC를 통해 무단계 레이업 피치 조정 가능(300-2500mm)

• ✅ 고속, 저진동 작동을 위한 이중 지지 대형 베어링 구조

• ✅ 전기 보빈 클램핑/해제, 섹터 코어용 사전 트위스트 기능

• ✅ 비금속 래핑 헤드(2패드, 500~650rpm) 및 강철 외장 옵션 장착

• ✅ 길이 측정 및 오류 시 자동 정지 기능이 있는 공압식 캐터필라 캡스턴

• ✅ 완벽한 안전 보호: 과부하, 초과 이동, 가드 도어 인터록, 비상 정지

개요

CLY-1250/1+4 유성 부설 기계는 멀티 코어 저압 및 중압 전원 케이블, 제어 케이블 및 광산 케이블의 케이블링/부설용으로 설계되었습니다. 원형 및 부채꼴 모양의 코어(최대 5개 코어)에 모두 적합합니다. 연선 케이지에는 100% 역방향 비틀림 기능이 탑재되어 있어 레이업된 케이블의 내부 응력을 최소화합니다. 전체 라인은 정확한 레이업 피치와 동기화된 라인 속도를 위해 인버터 구동 모터를 갖춘 Siemens/Delta PLC + HMI 터치 스크린으로 제어됩니다.

애플리케이션

LV/MV 전원 케이블 부설(PVC, XLPE 절연)

제어 케이블 및 마이닝 케이블 어셈블리(2~5개 코어)

원형 또는 사전 나선형 섹터형 도체에 적합

비금속 테이핑(폴리에스테르/운모 테이프) 및 강철 와이어 외장 옵션

주요 특징

✅ 완전한 역회전 기능을 갖춘 유성 좌초 케이지(중앙 1개 + 측면 보빈 4개, PN1250)​

✅ S/Z 연선 방향, PLC를 통해 무단 조정 가능한 레이업 피치(300–2500mm)

✅ 고속, 저진동 작동을 위한 이중 지지 대형 베어링 구조

✅ 전기 보빈 클램핑/해제, 섹터 코어용 사전 트위스트 기능

✅ 비금속 래핑 헤드(2패드, 500~650rpm) 및 강철 외장 옵션 장착

✅ 길이 측정 및 오류 시 자동 정지 기능이 있는 공압식 캐터필라 캡스턴

✅ 완벽한 안전 보호: 과부하, 초과 이동, 가드 도어 인터록, 비상 정지

제품명 : 유성형 케이블 포설기 1250/1+4 (CLY-1250/1+4)

개요

CLY-1250/1+4 유성 부설 기계는 멀티 코어 저압 및 중압 전원 케이블, 제어 케이블 및 광산 케이블의 케이블링/부설용으로 설계되었습니다. 원형 및 부채꼴 모양의 코어(최대 5개 코어)에 모두 적합합니다. 좌초 케이지에는 다음이 장착되어 있습니다.100% 역회전 기능, 레이업된 케이블의 내부 응력을 최소화합니다. 전체 라인은 정확한 레이업 피치와 동기화된 라인 속도를 위해 인버터 구동 모터를 갖춘 Siemens/Delta PLC + HMI 터치 스크린으로 제어됩니다.

애플리케이션

• LV/MV 전원 케이블 부설(PVC, XLPE 절연)

• 제어 케이블 및 마이닝 케이블 어셈블리(2~5개 코어)

• 원형 또는 사전 나선형 섹터형 도체에 적합

• 비금속 테이핑(폴리에스테르/운모 테이프) 및 강철 와이어 외장 옵션

주요 특징

• ✅유성 좌초 케이지(중앙 1개 + 측면 보빈 4개, PN1250)​ 완전한 백 트위스트 기능 포함

• ✅S/Z 연선 방향, PLC를 통해 무단계 레이업 피치 조정 가능(300-2500mm)

• ✅ 고속, 저진동 작동을 위한 이중 지지 대형 베어링 구조

• ✅ 전기 보빈 클램핑/해제, 섹터 코어용 사전 트위스트 기능

• ✅ 비금속 래핑 헤드(2패드, 500~650rpm) 및 강철 외장 옵션 장착

• ✅ 길이 측정 및 오류 시 자동 정지 기능이 있는 공압식 캐터필라 캡스턴

• ✅ 완벽한 안전 보호: 과부하, 초과 이동, 가드 도어 인터록, 비상 정지

주요 기술 매개변수

기계 구성(표준 공급)

1. PN1250/1+4 역방향 회전식 유성 좌초 케이지 — 1세트

2. 이중열 마감 다이 홀더 - 1세트

3. Φ630×2 비금속 테이핑 장치 — 1세트

4. 기계식 + 전자식 길이 측정기 카운터 - 1세트

5. 1600kg 공압 캐터필라 캡스턴 - 1세트

6. Φ2500 포털형 테이크업(트래버스 포함) — 1세트

7. 전체 전기 제어 시스템(PLC + HMI + 인버터) — 1세트

8. 안전가드레일 및 비상정지 장치

9. Φ1600 컬럼 중앙 정산대 — 1세트
