제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
인증: CE
모델 번호: 500/12+18
지불 및 배송 조건
최소 주문 수량: 1세트
포장 세부 사항: 안전 컨테이너 포장
배달 시간: 90일
지불 조건: 신용장, D/A, D/P, T/T
공급 능력: 200 세트/년
장비명: |
행성 전선 케이블 꼬는 기계 |
설명: |
유성 기어 스트랜딩 기계 |
릴 사양: |
500 |
좌초 방향: |
s 또는 z |
캡스턴 지름: |
1000mm |
그림 물감: |
요구 사항으로 |
연선 머리 수: |
3 |
용량: |
120m/분 |
선형 속도: |
40m/분 |
유형: |
산업용 장비 |
특징: |
비상 정지 장치 |
테이핑 피치: |
무단계 조정 |
회전 속도: |
95r/min |
릴 사이즈: |
500,630 기타 등등 |
장비명: |
행성 전선 케이블 꼬는 기계 |
설명: |
유성 기어 스트랜딩 기계 |
릴 사양: |
500 |
좌초 방향: |
s 또는 z |
캡스턴 지름: |
1000mm |
그림 물감: |
요구 사항으로 |
연선 머리 수: |
3 |
용량: |
120m/분 |
선형 속도: |
40m/분 |
유형: |
산업용 장비 |
특징: |
비상 정지 장치 |
테이핑 피치: |
무단계 조정 |
회전 속도: |
95r/min |
릴 사이즈: |
500,630 기타 등등 |

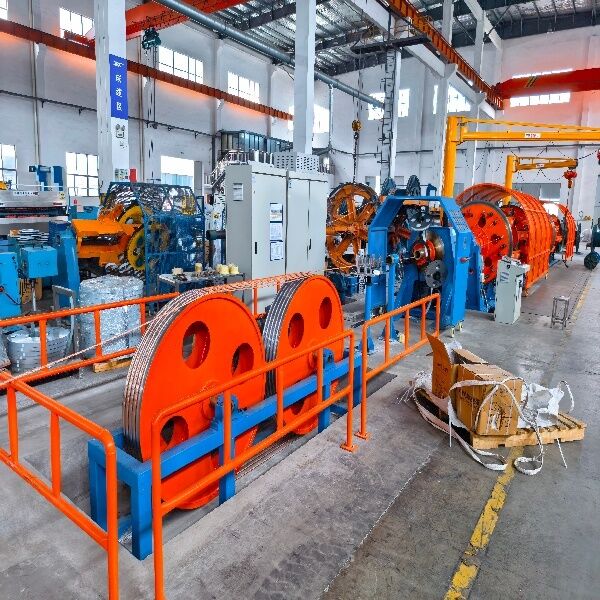

500/12+18 유성 좌초 기계 | 와이어 및 케이블 케이지 Strander 중국
개요
JLY-500/12+18 유성(케이지) 연선 기계는 구리, 알루미늄, ACSR 도체 및 제어 케이블의 절연 코어를 연선하기 위해 특별히 설계되었습니다. 유성 기어 백 트위스트 메커니즘(100% 백 트위스트 가능)을 갖추고 있어 연선 중 내부 와이어 응력을 제거하여 원형 또는 부채꼴 모양의 도체, 강철 와이어 로프 및 옵션 구성 시 강철 와이어 외장/구리 와이어 차폐에도 이상적입니다. 라인은 개별 AC 인버터 모터로 구동되며 정밀하고 무단계 레이 길이 조정을 위해 PLC + HMI 터치스크린을 통해 제어됩니다.
응용
순동 및 알루미늄 도체 연선(연질/경질 인발)
ACSR(Aluminum Conductor Steel Reinforced) 연선 제조
제어 케이블 및 신호 케이블용 절연 코어 연선
선택적인 강철 와이어 외장 또는 구리 와이어 차폐
원형 및 사전 압축된 섹터형 도체에 적합
주요 특징
케이지 구성: 중앙 1개 + 12 + 18 PND500 보빈(PN500 / DIN 46395/46397 표준)
완전 유성식 백 트위스트: 기어형 유성 메커니즘으로 와이어 비틀림 및 내부 응력 감소
S/Z 연선 방향: PLC를 통해 조정 가능한 피치 무단계(일반적으로 40~800mm)
개별 인버터 드라이브: 케이지, 캡스턴 및 테이크업이 독립적으로 구동 및 동기화됨
기계적/자성 분말 장력 제어: 가득 찬 보빈에서 빈 보빈까지 균일한 장력을 유지합니다.
옵션 비금속 테이핑 헤드(Φ400×2 또는 Φ630×2): 운모/폴리에스터/쿠션 테이프 포장용
안전 시스템: 비상 정지, 과부하 보호, 가드 도어 인터록, 단선 자동 정지
| 단일 와이어 직경 | Φ1.2~Φ5.0mm | |
| 좌초 케이지 회전 속도 | 보빈 8개 | 36.3~86.6r/분 |
| 보빈 16개 | 31.9~76r/분 | |
| 좌초 피치 | 보빈 8개 | 31.9~76r/분 |
| 보빈 16개 | 74.7~1284.2mm | |
| 포장 헤드 회전 속도 | 170~380r/분 | |
표준 기계 구성
Φ1600 컬럼 중앙 지불 스탠드(또는 PN800–PN1250) — 1세트
PN500/1+12+18 역방향 트위스트 메커니즘을 갖춘 유성 좌초 케이지 — 1세트
닫기/조립 다이 홀더(조절 가능) — 1세트
비금속 테이핑 장치 Φ400×2 (옵션) — 1세트
기계식 + 전자식 길이 측정기 카운터 — 1세트
이중 휠 공압 캡스턴(Ø1600/Ø2000) — 1세트
Traverse가 포함된 포털형 테이크업(PN1250/PN1600) — 1세트
전체 전기 제어 캐비닛(PLC + HMI + 인버터 + 안전 I/O) — 1세트
안전 난간, 비상 정지 및 경고 표지
옵션 액세서리
강철 와이어 / 강철 테이프 아머링 헤드
구리 와이어 스크리닝/차폐 헤드
원사 필러 플레이트(최대 24개 필러 보빈)
자성 분말/히스테리시스 장력 시스템(수입 브랜드 옵션)
01. 완전 베어링 지지대: 연선 튜브를 지지하기 위해 완전 베어링을 채택하여 생산량을 크게 늘립니다.
효율성을 높이고 원활한 작동, 저소음 및 긴 서비스 수명을 보장합니다.
02. 편리한 보빈 클램핑 : 스프링을 채용하여 보빈을 자동으로 고정하고 공압식으로 풀림
기계식 잠금 장치가 있는 보빈. 이러한 디자인은 작동이 쉽고 안전합니다.
03. 단선 보호 : 단선 보호 기능으로 기계의 자동 정지를 보장합니다.
일단 끊어진 전선을 감지하십시오. T 원격 모니터링 모듈
