제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
인증: CE
모델 번호: 630/1+6
지불 및 배송 조건
최소 주문 수량: 1세트
포장 세부 사항: 안전 컨테이너 포장
배달 시간: 90일
지불 조건: 신용장, D/A, D/P, T/T
공급 능력: 200 세트/년
용법: |
좌초 |
색상: |
고객 요구 사항 |
보증: |
12개월 |
애플리케이션: |
케이블을 만들기 |
와이어 재료: |
강철, 구리, 알루미늄 |
전선 범위: |
1.0mm-5.0mm |
좌초 피치: |
300-300 |
속도: |
550RPM |
테이크업: |
800-1600mm |
페이-오프: |
500-630mm |
안전: |
가득 찬 커버 |
용법: |
좌초 |
색상: |
고객 요구 사항 |
보증: |
12개월 |
애플리케이션: |
케이블을 만들기 |
와이어 재료: |
강철, 구리, 알루미늄 |
전선 범위: |
1.0mm-5.0mm |
좌초 피치: |
300-300 |
속도: |
550RPM |
테이크업: |
800-1600mm |
페이-오프: |
500-630mm |
안전: |
가득 찬 커버 |

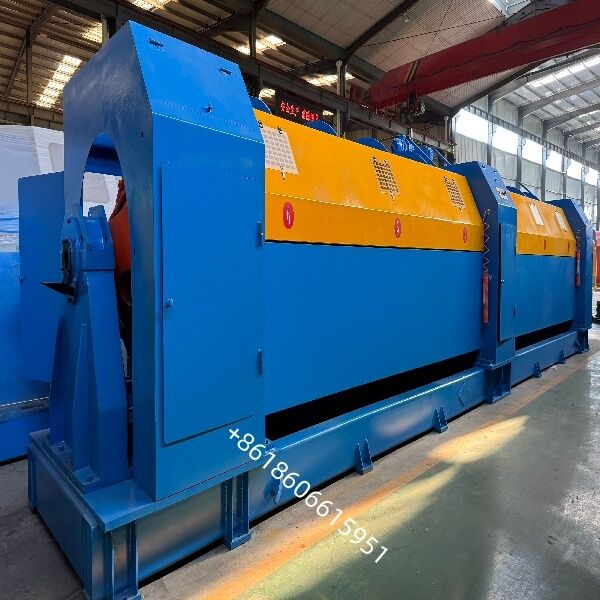

중부하 작업용 관형 연선 기계: 남아프리카 공화국에 대한 효율성을 위해 설계됨
**주요 응용 분야**
이 장비는 주로 다음 재료의 연선 및 케이블링에 사용됩니다.
금속 도체: 구리선, 알루미늄선, 강선.
케이블 제품: ACSR(알루미늄 도체 강철 강화), OPGW(광 접지선), 제어 케이블, 와이어 로프, 타이어 코드 등
절연 코어: 테이핑 장치가 장착된 경우 플라스틱 또는 고무 절연 코어를 케이블링하고 연선할 수 있습니다.
**핵심 구조 및 구성요소**
일반적인 관형 연선 라인은 다음 섹션으로 구성됩니다.
페이오프 시스템: 중앙 페이오프 스탠드와 크래들형 보빈 캐리어가 튜브 내부에 위치합니다.
본체(튜브 본체): 대형 베어링으로 지지되는 용접된 원통형 본체. 고속, 저소음 작동을 위해 동적으로 균형을 이룹니다.
보조 장치: 이중 다이 홀더, 길이 카운터 및 윤활 시스템.
운반 및 테이크업: 캡스턴, 테이크업 장치 및 트래버스 메커니즘.
제어 시스템: 최신 모델은 일반적으로 PLC + HMI 제어를 활용하여 무단계 레이 길이 조정, 와이어 파손 시 자동 정지, 일정한 장력 제어 등의 기능을 지원합니다.
옵션 구성: 테이핑 장치, 자기 분말/히스테리시스 장력 브레이크.
**기술적 특징 및 장점**
고속 및 높은 생산성: 관형 구조는 강성이 뛰어나고 높은 회전 속도(소형 모델의 경우 1500rpm 초과)를 지원하여 빠른 라인 속도와 높은 생산 능력을 제공합니다.
정밀도 및 안정성: 완전한 베어링 지지와 대구경 튜브 설계로 원활한 작동, 균일한 꼬임 길이 및 높은 제품 품질을 보장합니다.
안전: 포괄적인 단선 감지, 공압 제동 및 보호 인클로저 시스템을 갖추고 있습니다.
| 단일 와이어 직경 |
Cu의 경우 Ø 1.3mm- Ø 5.0mm Al의 경우 Ø 1.7mm- Ø 5.0mm ST의 경우 Ø 1.0mm- Ø 5.0mm |
| 최대 연선 직경 | Ø 15mm 최대 |
| 좌초 피치 범위 | 50 -230mm (터치스크린에서 무단계 조절 가능) |
| 케이지 최대 회전 속도 | 450r/min(실제생산속도) |
| 선형 속도 범위 | 22.5-103.5m/분 |
| 캡스턴 휠 직경 | Ø 1000+ Ø 1000mm |
| 케이지의 페이오프 보빈 크기 | PND630 |
| 테이크업 보빈 크기 | PN800-PN1600 |
| 센터 페이오프 보빈 크기 | PND630 |
| 주 모터 동력 | 45KW |
| 캡스턴 모터 파워 | 22KW |
| 테이크업 모터 동력 | 5.5KW |
작동 방향:오른쪽 기계, 즉 장치 작동을 향한 왼쪽 페이오프 및 오른쪽 테이크업
색상
회전 부분:RAL1028 외부의 주황색
장비 본체 : RAL5015하늘색
하부프레임 부분: RAL9017 외부 검정색
제어 캐비닛: RAL7032
| 베어링 브랜드 | HRB |
| 저전압 가전 브랜드 | 슈나이더 |
| 공압부품 브랜드 | 에어택 |
| 주 구동 모터 브랜드 | (중국어 TOP) |
| 테이크업 모터 브랜드 | (중국어 TOP) |
| PLC | 지멘스 |
| 터치스크린 | 지멘스 |
| 볼트 등급 | ≥8.8 클래스 |
고속 관형 연선 기계로 케이블 생산성을 극대화하세요
경쟁이 치열한 전선 및 케이블 업계에서는 정밀도, 속도 및 신뢰성이 성공을 결정합니다. 당사의 고급 관형 연선 기계는 연선 공정을 혁신하여 비교할 수 없는 운영 효율성으로 우수한 품질의 도체를 제공하도록 설계되었습니다.
왜 우리의 관형 스트랜더를 선택합니까?
고속 성능: 대형 베어링을 갖춘 최적화된 튜브 설계는 최대 1,500RPM의 회전 속도를 지원하여 일일 출력을 크게 향상시킵니다.
100% 백 트위스트 기술: 구리, 알루미늄 및 강철 와이어의 내부 응력 완화를 보장하여 ACSR, OPGW 및 강철 와이어 로프에 이상적인 더 직선적이고 비틀림 없는 케이블을 생성합니다.
정밀한 꼬임 길이 제어: PLC + HMI 제어 시스템과 무단 피치 조정(40~350mm+)이 장착되어 항상 일관된 스트랜드 형상을 보장합니다.
견고하고 안전한 구조: 이중 대형 베어링 지지대, 얇은 오일 순환 윤활 및 완전 밀폐형 안전 가드로 가동 중지 시간을 최소화하고 기계 수명을 연장합니다.
프리미엄 구성 요소: Si-mens 모터, Sch-neider electrics, NSK/FAG/SKF 베어링으로 조립되어 글로벌 표준 신뢰성을 보장합니다.
