제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
인증: CE
모델 번호: 630/1+6
지불 및 배송 조건
최소 주문 수량: 1세트
포장 세부 사항: 안전 컨테이너 포장
배달 시간: 90일
지불 조건: 신용장, D/A, D/P, T/T
공급 능력: 200 세트/년
용법: |
좌초 |
색상: |
고객 요구 사항 |
보증: |
12개월 |
애플리케이션: |
케이블을 만들기 |
와이어 재료: |
강철, 구리, 알루미늄 |
전선 범위: |
1.0mm-5.0mm |
좌초 피치: |
300-300 |
속도: |
550RPM |
테이크업: |
800-1600mm |
페이-오프: |
500-630mm |
안전: |
가득 찬 커버 |
용법: |
좌초 |
색상: |
고객 요구 사항 |
보증: |
12개월 |
애플리케이션: |
케이블을 만들기 |
와이어 재료: |
강철, 구리, 알루미늄 |
전선 범위: |
1.0mm-5.0mm |
좌초 피치: |
300-300 |
속도: |
550RPM |
테이크업: |
800-1600mm |
페이-오프: |
500-630mm |
안전: |
가득 찬 커버 |
튜블러 스트랜더 솔루션: 정확성, 속도 100% 스트레스 없는 스트랜딩을 위한 역 회전
** 주요 응용 분야 **
이 장비는 주로 다음 재료의 스트랜딩 및 케이블링에 사용됩니다.
금속 전도기: 구리 와이어, 알루미늄 와이어, 철 와이어.
케이블 제품: 알루미늄 선도체 강철 (ACSR), 광지선 (OPGW), 제어 케이블, 전선 로프, 타이어 코드 등
격리 코어: 테이핑 유닛을 장착할 때 플라스틱 또는 고무로 격리된 코어를 케이블화하고 붙일 수 있다.
**핵구조와 구성요소**
전형적인 튜브형 선은 다음과 같은 섹션으로 구성됩니다.
결제 시스템: 중앙 결제 스탠드 및 튜브 내부에 위치 한 베일 유형의 스핀 수송기.

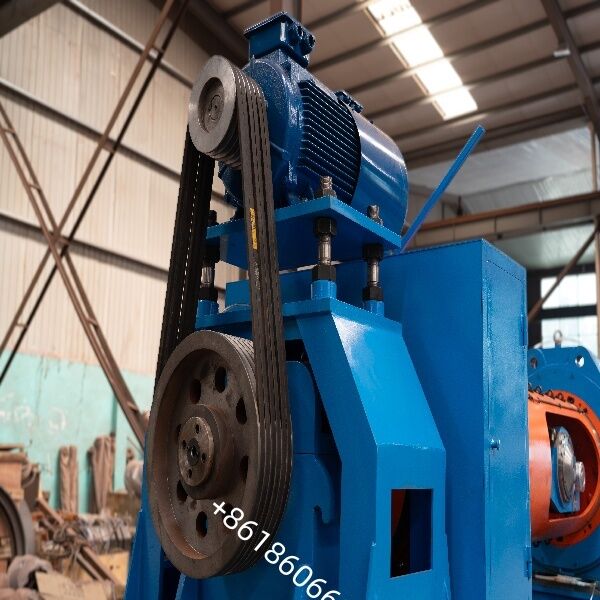

주 단위 (튜브 몸체): 큰 베어링에 의해 지지되는 용접 된 실린더형 몸체; 고속, 소음 낮은 작동을 위해 동적으로 균형 잡힌.
보조장치: 두 배 다이 홀더, 길이 카운터 및 윤활 시스템.
발사 및 픽업: 캡스탄, 픽업 유닛, 트래버스 메커니즘
제어 시스템: 현대 모델은 일반적으로 PLC + HMI 제어 기능을 사용하여 단계없는 레이 길이 조정, 와이어 부러지면 자동 정지 및 일정한 긴장 제어와 같은 기능을 가능하게합니다.
선택적 구성: 테이핑 장치, 자기 파우더/히스테레시 긴장 브레이크
**기술적 특징 및 장점**
높은 속도와 높은 생산성: 튜브 구조는 높은 회전 속도 (작은 모델의 경우 1500 rpm를 초과) 를 지원하여 우수한 경직성을 제공합니다.빠른 라인 속도와 높은 생산 용량으로.
정확성 과 안정성: 완전 한 베어 지원 및 큰 지름의 튜브 설계 는 원활 한 작동, 균일 한 겹 길이, 그리고 높은 제품 품질 을 보장 한다.
안전성: 전선 파열 탐지, 공기 제동 및 보호 장치 시스템으로 구성되어 있습니다.
| 단선 지름 |
Ø 1.3mm- Ø 5.0mm의 Cu Ø 1.7mm- Ø Al에 5.0mm Ø 1.0mm- Ø 5.0mm ST |
| 최대 가로 지름 | Ø 최대 15mm |
| 스탠딩 피치 범위 | 50~230mm (터치 스크린에서 스텝리스 조절) |
| 케이지 최대 회전 속도 | 450r/min (실제 생산 속도) |
| 선형 속도 범위 | 22.5~103.5m/min |
| 카프스탄 바퀴 지름 | Ø 1000+ Ø 1000mm |
| 케이지 내의 배불 스핀 크기 | PND630 |
| 흡수 스핀 크기 | PN800-PN1600 |
| 중부 회수 롤빈 크기 | PND630 |
| 주전자 전력 | 45KW |
| 카프스탄 모터 파워 | 22KW |
| 흡수 모터 전력 | 5.5KW |
작동 방향:오른쪽 기계, 즉, 장치 작동, 왼쪽 지불, 그리고 오른쪽 취업에 직면
색상
회전 부분:오렌지색 RAL1028 외
장비 주체: RAL5015 하늘색
아랫부분: RAL9017 바깥쪽은 검은색
컨트롤 캐비닛: RAL7032
| 베어링 브랜드 | HRB |
| 저전압 장치의 브랜드 | 스나이더 |
| 기압 부품의 브랜드 | AIRTAC |
| 주동 모터의 브랜드 | (중국어) |
| 픽업 모터 브랜드 | (중국어) |
| PLC | SIE-MENS |
| 터치 화면 | SIE-MENS |
| 볼트 등급 | ≥8.8급 |
우리 고속 튜버 스트랜딩 머신으로 케이블 생산성을 극대화하세요
경쟁이 치열한 유선 및 케이블 산업에서 정확성, 속도, 신뢰성이 당신의 성공을 결정합니다.우리의 첨단 튜블러 스트랜딩 머신은 당신의 스트랜딩 프로세스에 혁명을 일으키기 위해 설계되었습니다.
왜 우리 의 튜버 스트랜더 를 선택 합니까?
고속 성능: 큰 베어링으로 최적화된 튜브 디자인은 1,500 RPM까지 회전 속도를 지원하며, 매일 출력을 크게 증가시킵니다.
100% 백 트위스트 기술: 구리, 알루미늄 및 철선에 대한 내부 스트레스 완화를 보장하여 ACSR, OPGW 및 철선 로프에 이상적으로 직렬하고 회전 없는 케이블을 생산합니다.
정밀 레이 길이 제어: PLC + HMI 제어 시스템과 단계없는 피치 조정 (40 ∼ 350mm +) 으로 장착되어 매번 일관된 스트랜드 기하학을 보장합니다.
견고하고 안전한 건설: 두 개의 큰 베어링 지원, 얇은 기름 순환 윤활성화 및 완전히 폐쇄 된 안전 보호 장치로 정지 시간을 최소화하고 기계 수명을 연장합니다.
프리미엄 부품: 세계 표준의 신뢰성을 보장하기 위해 시멘스 모터, 슈나이더 전기, NSK / FAG / SKF 베어링으로 조립됩니다.
