제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
인증: CE
모델 번호: 630/1+6
지불 및 배송 조건
최소 주문 수량: 1세트
포장 세부 사항: 안전 컨테이너 포장
배달 시간: 90일
지불 조건: 신용장, D/A, D/P, T/T
공급 능력: 200 세트/년
용법: |
좌초 |
색상: |
고객 요구 사항 |
보증: |
12개월 |
애플리케이션: |
케이블을 만들기 |
와이어 재료: |
강철, 구리, 알루미늄 |
전선 범위: |
1.0mm-5.0mm |
좌초 피치: |
300-300 |
속도: |
550RPM |
테이크업: |
800-1600mm |
페이-오프: |
500-630mm |
안전: |
가득 찬 커버 |
용법: |
좌초 |
색상: |
고객 요구 사항 |
보증: |
12개월 |
애플리케이션: |
케이블을 만들기 |
와이어 재료: |
강철, 구리, 알루미늄 |
전선 범위: |
1.0mm-5.0mm |
좌초 피치: |
300-300 |
속도: |
550RPM |
테이크업: |
800-1600mm |
페이-오프: |
500-630mm |
안전: |
가득 찬 커버 |

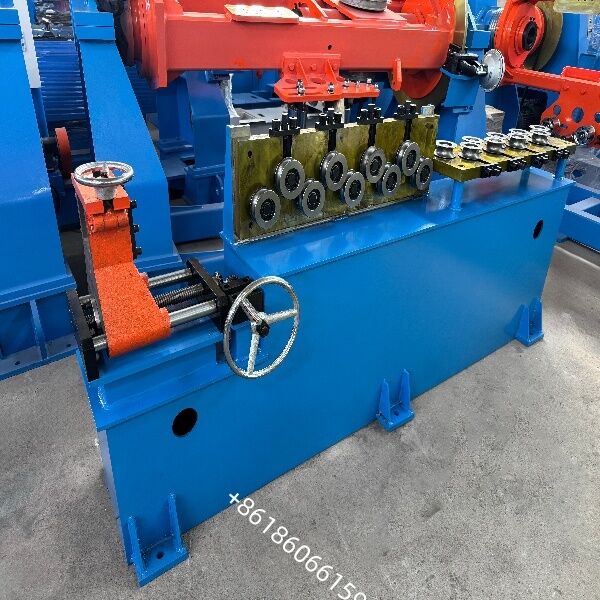

생산성 을 극대화 하십시오. 다음 세대 의 튜블러 스트랜딩 기술
** 주요 응용 분야 **
이 장비는 주로 다음 재료의 스트랜딩 및 케이블링에 사용됩니다.
금속 전도기: 구리 와이어, 알루미늄 와이어, 철 와이어.
케이블 제품: 알루미늄 선도체 강철 (ACSR), 광지선 (OPGW), 제어 케이블, 전선 로프, 타이어 코드 등
격리 코어: 테이핑 유닛을 장착할 때 플라스틱 또는 고무로 격리된 코어를 케이블화하고 붙일 수 있다.
**핵구조와 구성요소**
전형적인 튜브형 선은 다음과 같은 섹션으로 구성됩니다.
결제 시스템: 중앙 결제 스탠드 및 튜브 내부에 위치 한 베일 유형의 스핀 수송기.
주 단위 (튜브 몸체): 큰 베어링에 의해 지지되는 용접 된 실린더형 몸체; 고속, 소음 낮은 작동을 위해 동적으로 균형 잡힌.
보조장치: 두 배 다이 홀더, 길이 카운터 및 윤활 시스템.
발사 및 픽업: 캡스탄, 픽업 유닛, 트래버스 메커니즘
제어 시스템: 현대 모델은 일반적으로 PLC + HMI 제어 기능을 사용하여 단계없는 레이 길이 조정, 와이어 부러지면 자동 정지 및 일정한 긴장 제어와 같은 기능을 가능하게합니다.
선택적 구성: 테이핑 장치, 자기 파우더/히스테레시 긴장 브레이크
**기술적 특징 및 장점**
높은 속도와 높은 생산성: 튜브 구조는 높은 회전 속도 (작은 모델의 경우 1500 rpm를 초과) 를 지원하여 우수한 경직성을 제공합니다.빠른 라인 속도와 높은 생산 용량으로.
정확성 과 안정성: 완전 한 베어 지원 및 큰 지름의 튜브 설계 는 원활 한 작동, 균일 한 겹 길이, 그리고 높은 제품 품질 을 보장 한다.
안전성: 전선 파열 탐지, 공기 제동 및 보호 장치 시스템으로 구성되어 있습니다.
| 단선 지름 |
Ø 1.3mm- Ø 5.0mm의 Cu Ø 1.7mm- Ø Al에 5.0mm Ø 1.0mm- Ø 5.0mm ST |
| 최대 가로 지름 | Ø 최대 15mm |
| 스탠딩 피치 범위 | 50~230mm (터치 스크린에서 스텝리스 조절) |
| 케이지 최대 회전 속도 | 450r/min (실제 생산 속도) |
| 선형 속도 범위 | 22.5~103.5m/min |
| 카프스탄 바퀴 지름 | Ø 1000+ Ø 1000mm |
| 케이지 내의 배불 스핀 크기 | PND630 |
| 흡수 스핀 크기 | PN800-PN1600 |
| 중부 회수 롤빈 크기 | PND630 |
| 주전자 전력 | 45KW |
| 카프스탄 모터 파워 | 22KW |
| 흡수 모터 전력 | 5.5KW |
작동 방향:오른쪽 기계, 즉, 장치 작동, 왼쪽 지불, 그리고 오른쪽 취업에 직면
색상
회전 부분:오렌지색 RAL1028 외
장비 주체: RAL5015 하늘색
아랫부분: RAL9017 바깥쪽은 검은색
컨트롤 캐비닛: RAL7032
| 베어링 브랜드 | HRB |
| 저전압 장치의 브랜드 | 스나이더 |
| 기압 부품의 브랜드 | AIRTAC |
| 주동 모터의 브랜드 | (중국어) |
| 픽업 모터 브랜드 | (중국어) |
| PLC | SIE-MENS |
| 터치 화면 | SIE-MENS |
| 볼트 등급 | ≥8.8급 |
우리 고속 튜버 스트랜딩 머신으로 케이블 생산성을 극대화하세요
경쟁이 치열한 유선 및 케이블 산업에서 정확성, 속도, 신뢰성이 당신의 성공을 결정합니다.우리의 첨단 튜블러 스트랜딩 머신은 당신의 스트랜딩 프로세스에 혁명을 일으키기 위해 설계되었습니다.
왜 우리 의 튜버 스트랜더 를 선택 합니까?
고속 성능: 큰 베어링으로 최적화된 튜브 디자인은 1,500 RPM까지 회전 속도를 지원하며, 매일 출력을 크게 증가시킵니다.
100% 백 트위스트 기술: 구리, 알루미늄 및 철선에 대한 내부 스트레스 완화를 보장하여 ACSR, OPGW 및 철선 로프에 이상적으로 직렬하고 회전 없는 케이블을 생산합니다.
정밀 레이 길이 제어: PLC + HMI 제어 시스템과 단계없는 피치 조정 (40 ∼ 350mm +) 으로 장착되어 매번 일관된 스트랜드 기하학을 보장합니다.
견고하고 안전한 건설: 두 개의 큰 베어링 지원, 얇은 기름 순환 윤활성화 및 완전히 폐쇄 된 안전 보호 장치로 정지 시간을 최소화하고 기계 수명을 연장합니다.
프리미엄 부품: 세계 표준의 신뢰성을 보장하기 위해 시멘스 모터, 슈나이더 전기, NSK / FAG / SKF 베어링으로 조립됩니다.
신뢰 할 수 있는 제조 파트너
CE 인증 디자인, 24/7 기술 지원 및 현장 시공 서비스로 우리는 단순히 기계를 판매하는 것이 아니라 귀하의 비즈니스와 함께 성장하는 손키 스트랜딩 솔루션을 제공합니다.
맞춤화된 가격 요금을 받거나 실시간 테스트를 예약하려면 오늘 저희에게 연락하세요.
이제 생산 라인을 업그레이드하세요. 정확성과 생산성이 일치합니다.
