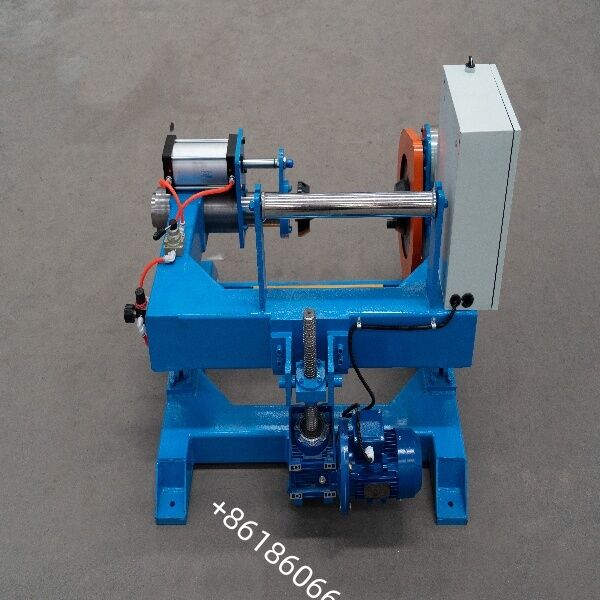

정밀 자기 보상 500-630: 고속 연선을 위한 안정적인 장력

"마그네틱 페이오프 500-630"은 직경 Φ500mm ~ Φ630mm 범위의 릴용으로 설계된 마그네틱 파우더 또는 마그네틱 커플링 브레이크를 활용한 페이오프 스탠드를 의미합니다. 일반적으로 관형 연선 기계, 압출 라인 등 장비의 상류 페이오프 단계에서 안정적인 장력 제어를 제공하고 케이블이 엉키거나 풀리는 것을 방지하기 위해 사용됩니다.

**주요 용어 분석**

**자기적 보상:**

마그네틱 파우더 브레이크 또는 마그네틱 커플링을 사용하여 조정 가능하고 부드러운 수동 장력을 제공하고 관성으로 인한 와이어 엉킴을 방지하는 페이오프 스탠드입니다.

**500-630:**

적용 가능한 릴 직경 범위, 특히 PN500~PN630(플랜지 외부 직경 약 500~630mm)을 나타냅니다. 일부 모델은 Φ400~630mm의 조정 가능 범위를 지원합니다.

**공통적인 기술 기능(일반 구성)**

**장력 조절:**

자기 분말 제동 또는 히스테리시스 커플링; 장력은 컨트롤러를 통해 무단계로 조정 가능합니다(일반적인 구성에는 5kg 또는 10kg 자석 분말 장치가 포함됨).

**구조 설계:**

듀얼 엔드 클램핑을 갖춘 샤프트리스 유형 또는 단일/이중 스테이션 고정 유형; 공압 클램핑 및 전기 리프팅/하강 기능을 갖추고 있습니다.

**부하 용량:**

최대 하중은 약 600~1,500kg입니다(특정 모델 및 릴 크기에 따라 다름).

**적용 가능한 와이어 직경:**

일반적으로 Φ0.3–5.0mm(구리, 알루미늄, 합금 와이어 등); 프로세스 요구 사항에 따라 사용자 정의할 수 있습니다.

**회선 속도:**

패시브 모델은 최대 약 속도에 도달할 수 있습니다. 200m/분; 모터가 장착된 액티브 모델은 주요 생산 라인과 동기화된 속도 제어가 가능합니다.

**보조 기능:**

단선 감지/자동 정지, 상하한 보호, 장력 조절/터치스크린과 PLC를 통한 시스템 연동.

1. 관형 연선 기계에서
역할: 중앙 보상 + 다중 헤드 사전 보상 장력 소스
중앙 지불
중앙의 단선(강철심, 구리심, 광섬유 등)을 관형 본체 내부에 공급합니다.
자분 제동은 백 트위스트 기능으로 일정한 장력을 제공합니다. 관형 본체의 고속 회전과 결합되어 원심력으로 인해 중앙 와이어가 느슨해지거나 얇아지는 것을 방지합니다.
다중 헤드 지불
주 연선 기계의 입구 부분에는 여러 개의 단일 와이어에 대해 독립적인 자분 제거 스탠드가 구성되어 있습니다.
각 와이어의 장력은 독립적으로 조정 가능하므로 가닥 전체의 일관된 장력, 균일한 연선 피치 및 완제품의 우수한 진원도가 보장됩니다.

주요 기능:
중앙 와이어가 "방황"하거나 "느슨하게 반복"되는 것을 방지합니다.
전선 파손률을 줄입니다. 1000RPM 이상의 고속 작동을 지원합니다.
내부 응력과 좌초 후 스프링백을 최소화합니다.

2. 압출 라인에서
역할: 단열/외피 생산을 위한 전단 장력 안정 장치
절연 코어 또는 도체가 압출기에 들어가기 전 페이오프 단계에서 사용됩니다.
자분 제동은 릴 관성에 대응하여 와이어가 일정한 장력으로 압출 헤드에 들어갈 수 있도록 하여 다음을 방지합니다.
절연층 편심.
벽 두께가 고르지 않습니다.
"대나무" 패턴이나 채터링 자국과 같은 표면 결함.

주요 기능:
압출된 외경의 일관성을 보장합니다.
시작-정지 주기 동안 와이어 축적 또는 얇아짐을 줄입니다.

3. 리지드 스트랜더 / 플래니터리 스트랜더
역할: 선불금 및 보조정산 단위
여러 개의 단일 와이어 릴을 연선 케이지에 원활하게 공급하는 사전 지불 스탠드 역할을 합니다.
저속으로 단면이 큰 도체(예: ACSR, 대구경 케이블)를 연선하는 동안 부드럽고 충격 없는 장력을 제공하여 연질 알루미늄 또는 구리 도체가 늘어나서 변형되는 것을 방지합니다. 주요 기능:
큰 게이지의 유연한 연선 도체를 수용합니다.
시작/정지 및 장력 추적을 주 기계와 동기화합니다.

4. 와이어 드로잉 머신에서
역할: 대략적 또는 중간 드로잉 전 페이오프 버퍼링
거친 드로잉 또는 중간 드로잉 단계 전에 대형 스풀(Φ500~630mm)에서 원재료를 페이징합니다.
자분 브레이크는 스풀 관성을 흡수하여 와이어 오버런("런어웨이") 및 파손을 방지합니다.
주요 기능:
다이를 보호하고 드로잉 다이 수명을 연장합니다.
그리기 속도의 안정성이 향상되었습니다.

5. 번칭 머신에서
역할: 유연한 도체의 정밀 장력 제어
묶음/연선 중에 미세하고 유연한 구리, 주석 도금 또는 합금 와이어를 정리하는 데 사용됩니다.
저장력 모드는 미세한 와이어가 늘어나거나 파손되는 것을 방지합니다. 극세선, 의료용 전선, 전자전선에 적합합니다.
주요 기능:
가는 선(ø0.03~ø1.0mm)에 적합합니다.
묶은 와이어의 진원도와 유연성을 향상시킵니다.

6. 테이핑/결속기
역할: 일정한 장력의 테이프 또는 와이어 공급
운모 테이프, 폴리에스터 테이프, 부직포 등의 소재에 안정적인 풀림 장력을 제공합니다.
테이프 주름, 겹침 또는 느슨함을 방지합니다. 절연 또는 차폐층의 품질을 보장합니다.
주요 기능:
기포 없이 원활한 테이핑을 보장합니다.
메인 머신과 동기화합니다. 자동 장력 보상.

7. 테이크업/되감기 라인
역할: 정밀 장력 보상 장치
되감기, 검사, 잉크젯 마킹 등의 공정에서 지불 단위 역할을 합니다.
되감는 과정에서 와이어가 비틀리거나 변형되지 않도록 합니다.
주요 기능:
완성된 케이블 및 반제품 도체를 정밀하게 되감는 데 적합합니다.
테이크업 장치와 일치하는 폐쇄 루프 장력을 유지합니다.
