제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
인증: CE
모델 번호: 2500
지불 및 배송 조건
최소 주문 수량: 1세트
포장 세부 사항: 안전 컨테이너 포장
배달 시간: 90일
지불 조건: 신용장, D/A, D/P, T/T
공급 능력: 200 세트/년
무게: |
150kg |
명세서: |
횡단 모터 |
힘: |
75KW |
최대 비틀림 직경: |
10mm |
캐터필러 포스: |
5000KG |
모터: |
지멘스 |
머신 유형: |
드럼 트위스터 |
재료: |
고급 강철 및 알루미늄 합금 |
드럼 헤드: |
2500mm |
비꼬는 피치: |
500-5000mm |
요소: |
와이어 안내 장치 |
케이블링 OD: |
20-120mm |
피치 세우기: |
조정할 수 있는 스텝리스 |
CAT 공압 견인: |
TQD4000 |
케이지가 속도를 회전시킵니다: |
31(RPM) |
무게: |
150kg |
명세서: |
횡단 모터 |
힘: |
75KW |
최대 비틀림 직경: |
10mm |
캐터필러 포스: |
5000KG |
모터: |
지멘스 |
머신 유형: |
드럼 트위스터 |
재료: |
고급 강철 및 알루미늄 합금 |
드럼 헤드: |
2500mm |
비꼬는 피치: |
500-5000mm |
요소: |
와이어 안내 장치 |
케이블링 OD: |
20-120mm |
피치 세우기: |
조정할 수 있는 스텝리스 |
CAT 공압 견인: |
TQD4000 |
케이지가 속도를 회전시킵니다: |
31(RPM) |

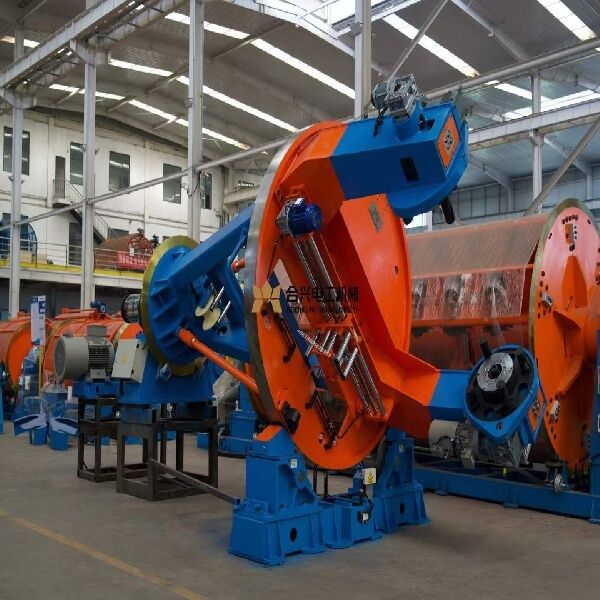

컴팩트 디자인 드럼 트위스터: 대형 섹션 빌딩 와이어 및 전력 케이블에 이상적
드럼 트위스터 또는 유니버설 케이블러는 회전/중화 페이오프와 결합될 때 도체 및 기타 요소의 행성 조립에 사용될 수 있습니다. 행성 조립의 요소는 축 토크를 경험하지 않습니다. 이 공정은 대형 전력 도체 외에도 하이브리드 및 복합 케이블에 이상적이며 기존 행성 기계에 비해 더 높은 속도, 생산성, 향상된 안전성 및 더 많은 유연성을 포함한 여러 가지 이점을 제공합니다.
적용 분야
- 풀링 홀오프를 갖춘 1,600mm ~ 2,600mm의 테이크업 릴 직경, 원형 또는 섹터형 케이블의 레이업, 최대 Ø 90mm 케이블의 아머링 및 스크리닝용
- 회전 풀링 홀오프로 2,800 ~ 4,500mm의 테이크업 릴 직경, 원형 또는 섹터형 케이블의 레이업, 최대 Ø 150mm 케이블의 아머링 및 스크리닝, 3,500mm2까지의 단면을 가진 밀리켄 케이블 생산용
1. 코어 구조 및 작동 방식
회전 드럼: 기계의 핵심은 대형 원통형 프레임입니다. 페이오프 스탠드는 이 프레임 내부에 고정됩니다.
제로 백 트위스트: 보빈이 프레임과 함께 회전하므로 와이어는 "백 트위스트"를 받지 않습니다(특수 구동 페이오프가 장착되지 않은 경우). 이는 사전 성형된 섹터 도체에 이상적입니다.
통합 공정: 일반적으로 조립 헤드(클로징 다이), 선택적 테이핑 헤드(베딩 또는 차폐용), 회전 홀오프(케이블을 더 이상 꼬지 않고 당기기 위함), 회전 테이크업을 포함합니다.
규모: 이러한 기계는 거대합니다. 대형 릴(예: PN1000 ~ PN4000+)을 처리하며 매우 긴 생산 실행을 위해 설계되었습니다.
2. 주요 응용 분야
전력 케이블: LV, MV, HV 케이블 레이업(예: 3코어 또는 4코어 구성).
대형 도체: 대형 알루미늄 또는 구리 도체(밀리켄 도체 포함) 스트랜딩.
아머링: 레이업 직후 강철 테이프 또는 강철 와이어 아머링이 적용되는 "범용 라인"으로 자주 사용됩니다.
해저 케이블: 높은 장력과 정밀도가 요구되는 특정 레이어에 사용됩니다.
| 드럼 트위스터 타입 스트랜딩 기계의 특징: | |||||||
|---|---|---|---|---|---|---|---|
| 이름 | 2000 | 2200 | 2500 | 3200 | 3600 | 4000 | 4200 |
| 단심선 연면적 직경 | ≤30 | ≤40 | ≤40 | ≤60 | ≤60 | ≤65 | ≤65 |
| 도체 단면, mm2 | 1500 | 2000 | ≤2000 | ≤2500 | ≤2500 | ≤2800 | ≤2800 |
| 스트랜딩 코어의 최대 직경, mm | 60 | 80 | 100 | 130 | 130 | 140 | 140 |
| 최대 동기 회전 속도 rpm, rpm | 60 | 60 | 50 | 35 | 35 | 25 | 25 |
| 최대 선속, m/min | 60 | 60 | 50 | 50 | 50 | 50 | 50 |
| 최대 브로칭 힘, kN | 30 | 30 | 50 | 80 | 80 | 80 | 80 |
| 중앙 페이오프 기계 드럼 유형 | PN2000 | PN2200 | PN2500 | PN3200 | PN3600 | PN4000 | PN4200 |
| 측면 페이오프 기계 드럼 유형 | PN1600 | PN1600 | PN1600 | PN2000 | PN2000 | PN2200 | PN2200 |
| 테이크업 기계 드럼 유형 | PN2000 | PN2200 | PN2500 | PN3200 | PN3600 | PN4000 | PN4200 |
| 라인 센터 높이(mm) | 1000 | 1000 | 1000 | 1000 | 1000 | 1100 | 1100 |
| 드럼 외부 폭(mm) | 1500 | 1700 | 1900 | 2300 | 2300 | 2400 | 2400 |
| 하중 용량(kg) | 8000 | 10000 | 12000 | 15000 | 25000 | 30000 | 32000 |
| 최대 회전 속도, rpm | 60 | 60 | 50 | 35 | 35 | 25 | 25 |
드럼 트위스터 FAQ:
Q: 드럼 트위스터는 어떻게 자동으로 작동됩니까?
A: 드럼 트위스터는 고급 PLC 제어를 활용하여 자동 기능을 제공하며, 이는 편의성을 높이고 출력을 증가시키며 케이블 트위스트 공정 중 수동 개입을 줄입니다.
Q: 제조에서 드럼 트위스터를 사용하는 주요 이점은 무엇입니까?
A: 드럼 트위스터는 높은 효율성, 균일한 권선 및 부러운 신뢰성을 제공합니다. 케이블 생산을 간소화하고 운영 중단 시간을 줄이며 일관된 최고 수준의 성능을 제공합니다.
Q: 드럼 트위스터는 어디에 적용될 수 있습니까?
A: 드럼 트위스터는 광섬유 및 전기 케이블을 포함한 케이블 제조 표면에서 널리 사용되며, 정밀한 트위스트 및 권선이 필요한 다양한 재료에 적합합니다.
Q: 드럼 트위스터를 주문하고 배송하는 절차는 어떻게 됩니까?
A: 관심 있는 고객은 당사의 수출, 제조 또는 공급 채널에서 직접 드럼 트위스터를 주문할 수 있습니다. 주문 후에는 국내 및 국제 시장 모두에 대한 신뢰할 수 있는 운송 추정치를 기반으로 배송이 이루어집니다.
Q: 평가를 위해 드럼 트위스터 샘플은 언제 사용할 수 있습니까?
A: 샘플은 간소화된 정책에 따라 제공되므로 잠재 사용자는 대규모 구매 전에 모델을 평가할 수 있습니다. 귀하의 위치에 따라 샘플 배송 시간을 추정하려면 당사에 문의하십시오.
Q: 드럼 트위스터에 포함된 보증 옵션은 무엇입니까?
A: 모든 드럼 트위스터에는 강력한 보증이 제공되어 이 분야에서 인도의 가장 신뢰할 수 있는 제조업체 및 수출업체 중 하나의 품질과 지원을 보장합니다.
