이중 캡스턴 튜브형 와이어 로프 스트랜더 (와이어 끊김 감지 및 공압 보빈 잠금 기능 포함)

듀얼 캡스턴 튜브형 와이어 로프 스트랜더 (와이어 끊김 감지 및 공압 보빈 잠금 기능 포함)

사양
고속 튜브형 스트랜딩 기계는 강선, 구리선, 알루미늄선 및 다양한 케이블 도체를 스트랜딩하도록 설계되었습니다. 강선 로프, 전력 케이블, 제어 케이블, 통신 케이블 및 특수 케이블 생산에 널리 사용됩니다.
고속 회전, 안정적인 작동, 낮은 진동 및 정밀한 스트랜딩 성능을 특징으로 하는 이 기계는 우수한 제품 품질과 높은 생산 효율성을 보장합니다. 견고한 튜브형 구조, 고급 전송 시스템 및 안정적인 전기 제어 장치는 연속 산업 생산에 적합합니다.
와이어 직경, 스트랜드 구조, 릴 크기 및 생산 요구 사항에 따라 기계를 맞춤 설정할 수 있습니다.

주요 기술 매개변수

6 보빈 스트랜딩 케이지

• 페이오프 릴 사양: PND630mm
• 최대 케이지 회전 속도: 700 rpm
• 주 모터 동력: 55 kW (AC)
• 크래들 장력 조절 방식: 히스테리시스 장력 조절; 온라인 조절 가능
• 릴 로딩/언로딩: 공압 해제/클램핑; 이중 실린더 인터록 역회전 방지 메커니즘
• 와이어 끊김 보호: 접촉식 센서
• 케이지 지지 방식: 베어링 하우징 2세트 (3+3 구성)
• 베어링 하우징 윤활: 오일 배스/순환 윤활; 고온 모니터링; 자동 차단 보호
• 케이지 스레딩: 외부 스레딩; 편리한 리드인
• 와이어 가이드 홀 재질: 텅스텐 카바이드 다이
• 케이지 구동 방식: 후면 구동; 수직 설치
• 제동 방식: 공압 디스크 브레이크
• 와이어 끊김 정지 방식: 접촉식 트리거 (하단 바)
• 크래들 릴 취급: 공압 클램핑/해제; 이중 실린더 인터록 역회전 방지; 사용자 제공 크레인을 통한 릴 로딩/언로딩
• 크래들 페이오프 장력: 히스테리시스 장력 조절; 터치스크린을 통한 장력 값 설정 및 온라인 조절 가능
• 페이오프 프레임: 일체형 용접 구조; 높은 가공 정밀도; 높은 기계적 강도; 내구성이 뛰어나고 변형에 강함
• 케이지 지지 구조: 3단 (2+2+2) 일체형 튜브 지지; 중간 및 출구 끝을 지지하는 대형 베어링 3세트; 플랜지 연결
• 윤활 방식: 순환 오일을 갖춘 독립 오일 펌프; 윤활 및 냉각 기능 모두 제공
• 대형 베어링 고온 모니터링; HMI 알림과 함께 자동 차단
• 제동 방식: 평면 공압 디스크 브레이크 시스템; PLC 연동 작동으로 서보/VFD 모터 컨트롤러, 제동 저항기 및 공압 브레이크를 사용하여 느린 정지, 빠른 정지 및 비상 정지 실행; 시스템 동기화 보장

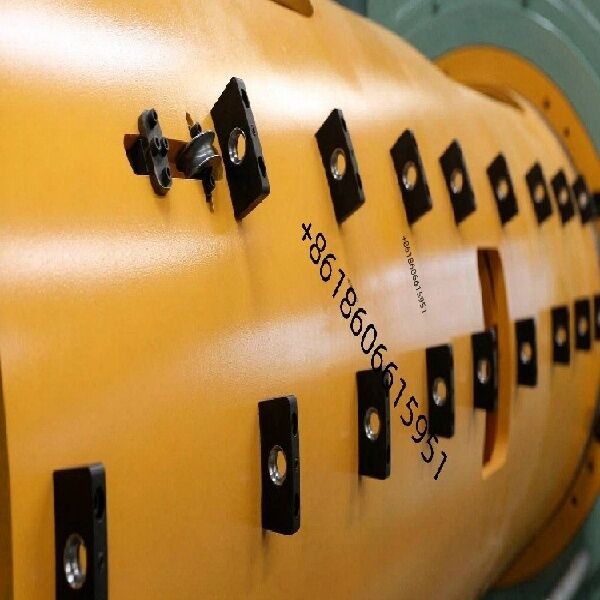

• 주 장치는 외부 와이어 라우팅; Ø17mm 와이어 가이드 홀
• 안전 가드: 축 슬라이딩 도어 구조; 공압 개폐; 내장형 방음 패널; 안전 인터록 포함 (문 열림 시 기계 정지)
• 와이어 집합 플레이트: 6홀 분배 플레이트와 사전 성형 장치로 구성된 어셈블리

전기 제어 시스템

• 전원 공급 장치: 3상 5선식 시스템; 380V (±10%), 50Hz.
• 이 기계는 분산형 모터 구동 시스템 (서보 제어 가변 주파수 모터 사용)을 활용합니다. 각 AC 서보 모터는 가변 주파수 드라이브 (VFD)에 의해 제어됩니다. 전체 시스템 제어는 PLC와 터치스크린 인터페이스의 조합으로 관리됩니다. 주 장치는 청각 경보 후 시간 지연 후 시작됩니다.
• 이 기계에는 다음과 같은 보호 기능이 장착되어 있습니다:
• VFD 고장 경보.
• 테이크업/트래버스 메커니즘 과부하 보호 및 전원 공급 장치 보호.
• 저압 공기 보호.
• 와이어 끊김 보호.
• 스마트 에너지 미터 장착.
• 데이터 수집을 위한 이더넷 인터페이스 예약.
• 공급업체는 기계 본체 및 전기 제어 캐비닛 내의 모든 내부 배선 및 케이블링을 책임집니다. 고객은 기계 장치 간, 기계와 전기 제어 캐비닛 간, 전기 제어 캐비닛 간의 모든 배선 및 케이블링을 책임집니다.

작동 방향: 우측 기계, 즉 장치 작동을 향해 볼 때, 왼쪽 페이오프, 오른쪽 테이크업

 색상

• 장비 본체: RAL 6021 연한 녹색 (주름 마감)
• 회전 부품: RAL 1037 태양 황색
• 가드 본체: RAL 6021 연한 녹색 (주름 마감)
• 슬라이딩 도어 패널: RAL 1037 태양 황색
• 가드 내부: RAL 1013 진주 백색
• 제어 하우징: RAL 7032 조약돌 회색
