제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
인증: CE
모델 번호: 630/1+6
지불 및 배송 조건
최소 주문 수량: 1세트
포장 세부 사항: 안전 컨테이너 포장
배달 시간: 90일
지불 조건: 신용장, D/A, D/P, T/T
공급 능력: 200 세트/년
용법: |
좌초 |
이름: |
관모양 스트랜딩 기계 |
애플리케이션: |
강철, ACSR 및 AAAC, Al 와이어 |
와이어 재료: |
철, 구리 |
가장 적은 것 테이크-업 보빈: |
PN800 |
기계 중심 높이: |
700mm |
중심 페이-오프 실패: |
PN400-PN630 |
힘: |
220/380 |
테이크-업 보빈 사이즈: |
PND800-PND1600 |
PLC: |
SIE/남성 |
최소 나선 직경: |
1mm |
최대 벌거벗은 와이어 직경: |
5mm |
보증: |
12개월 |
용법: |
좌초 |
이름: |
관모양 스트랜딩 기계 |
애플리케이션: |
강철, ACSR 및 AAAC, Al 와이어 |
와이어 재료: |
철, 구리 |
가장 적은 것 테이크-업 보빈: |
PN800 |
기계 중심 높이: |
700mm |
중심 페이-오프 실패: |
PN400-PN630 |
힘: |
220/380 |
테이크-업 보빈 사이즈: |
PND800-PND1600 |
PLC: |
SIE/남성 |
최소 나선 직경: |
1mm |
최대 벌거벗은 와이어 직경: |
5mm |
보증: |
12개월 |

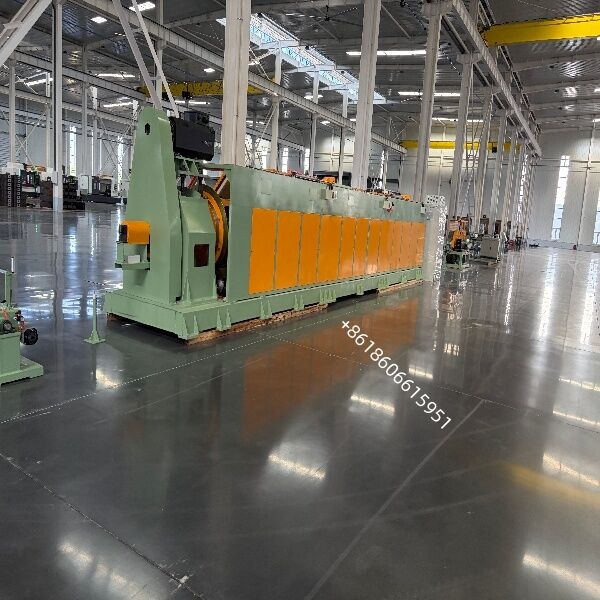

튜브 연선기 프리스트레스 강선 연선기 630/1+6
1x7 프리스트레스 콘크리트 강선(PC 강선) 및 1+6 아연 도금/스테인리스 스틸 와이어 로프 생산용 고속 튜브 연선기. 6개의 와이어가 회전하는 튜브 내부에서 풀려 나와 중앙 와이어 주위로 꼬임 없이 꼬여 기하학적으로 안정되고 응력 완화된 연선으로 최대 1200rpm 케이지 속도로 배출됩니다.
제품 개요
튜브 연선기 · 모델 TG-630/1+6 · 1x7 프리스트레스 콘크리트 강선 및 1+6 와이어 로프용
튜브 연선기 630/1+6은 ASTM A416 / A779, EN 10138, GB/T 5224 및 ISO 6934-3에 따른 프리스트레스 콘크리트(PC) 강선 제조업체를 위해 설계된 고속, 비틀림 없는 연선 시스템입니다. 6개의 외부 와이어(회전 튜브 내부에 장착된 630mm 보빈에 감김)를 고정된 중앙 와이어 주위에 배치하여 포스트텐션 및 프리텐션 콘크리트 구조에 사용되는 표준 1x7 연선 구조를 생산합니다.
풀림 릴이 반대 방향으로 회전하는 대신 튜브와 함께 회전하기 때문에 개별 와이어에 역방향 꼬임이 전혀 발생하지 않습니다. 그 결과 균일한 연선 피치, 일관된 직경, 낮은 이완 및 콘크리트와의 우수한 접착 성능을 갖춘 연선이 생산됩니다. 이 세 가지 특성이 연선의 인장 및 응력 완화 시험 통과 여부를 결정합니다.
| 단선 직경 | ST용 1.0mm - 5.0mm |
| 최대 연선 직경 | 최대 17mm |
| 연선 피치 범위 | 30 - 500mm (무단 조절 가능) |
| 케이지 최대 회전 속도 | 550r/min (실제 생산 속도) |
| 선속 범위 | 20-120m/min |
| 캡스턴 휠 직경 | 1200mm + 1200mm |
| 케이지 내 풀림 보빈 크기 | PND630 |
| 권취 보빈 크기 | PN800-PN1600 |
| 중앙 풀림 보빈 크기 | PND630 |
| 주 모터 동력 | 55KW |
| 캡스턴 모터 동력 | 30KW |
| 권취 모터 동력 | 5.5KW |
| 베어링 브랜드 | HRB |
| 저전압 기기 브랜드 | SCHNEIDER |
| 공압 부품 브랜드 | AIRTAC |
| 주 구동 모터 브랜드 | (중국 최고) |
| 권취 모터 브랜드 | (중국 최고) |
| PLC | SIE/MENS |
| 터치 스크린 | SIE/MENS |
| 볼트 등급 | 8.8 등급 이상 |
품질 보증 및 애프터 서비스
공장 인수 테스트 (FAT)
무부하 운전 2시간 이상 (1200rpm), 진동 2.8 mm/s 이하
연선 피치 정확도 100m당 ±1% 이하
장력 안정성 8시간 동안 ±5% 이하
연선 직경 ±0.15mm 이내, 타원도 3% 미만
ISO 13849-1, Cat. 3에 따른 안전 회로 테스트
문서 및 지원
GA 도면, P&ID, 전기 회로도, 터미널 목록
운영 및 유지보수 매뉴얼 (영어/중국어/러시아어/스페인어)
OEM 코드 포함 부품 목록, 공구 목록, CE 선언
현장 설치, 시운전 및 작업자 교육
12개월 보증, 재고에서 72시간 이내 예비 부품 발송
VPN / TeamViewer를 통한 원격 진단
