제품 세부 정보
원래 장소: 중국
브랜드 이름: Beyde
인증: CE
모델 번호: 630/1+6
지불 및 배송 조건
최소 주문 수량: 1세트
포장 세부 사항: 안전 컨테이너 포장
배달 시간: 90일
지불 조건: 신용장, D/A, D/P, T/T
공급 능력: 200 세트/년
용법: |
좌초 |
이름: |
관모양 스트랜딩 기계 |
애플리케이션: |
강철, ACSR 및 AAAC, Al 와이어 |
와이어 재료: |
철, 구리 |
가장 적은 것 테이크-업 보빈: |
PN800 |
기계 중심 높이: |
700mm |
중심 페이-오프 실패: |
PN400-PN630 |
힘: |
220/380 |
테이크-업 보빈 사이즈: |
PND800-PND1600 |
PLC: |
SIE/남성 |
최소 나선 직경: |
1mm |
최대 벌거벗은 와이어 직경: |
5mm |
보증: |
12개월 |
용법: |
좌초 |
이름: |
관모양 스트랜딩 기계 |
애플리케이션: |
강철, ACSR 및 AAAC, Al 와이어 |
와이어 재료: |
철, 구리 |
가장 적은 것 테이크-업 보빈: |
PN800 |
기계 중심 높이: |
700mm |
중심 페이-오프 실패: |
PN400-PN630 |
힘: |
220/380 |
테이크-업 보빈 사이즈: |
PND800-PND1600 |
PLC: |
SIE/남성 |
최소 나선 직경: |
1mm |
최대 벌거벗은 와이어 직경: |
5mm |
보증: |
12개월 |

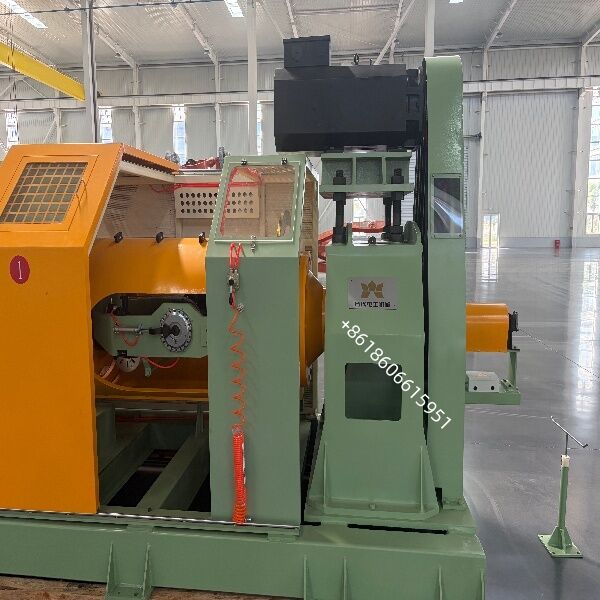

와이어 로프 및 산업용 스트랜드 기계 1+6 아연 도금 강선 로프 연선기
1x7 프리스트레스 콘크리트 강선 (PC 강선) 및 1+6 아연 도금 / 스테인리스 스틸 와이어 로프 생산용 고속 튜브 연선기. 6개의 와이어가 회전하는 튜브 내부에서 풀려 나와 중앙 와이어 주위를 비틀림 없이 감싸며, 최대 1200rpm의 케이지 속도로 기하학적으로 안정되고 응력 완화된 스트랜드로 나옵니다.
제품 개요
튜브 연선기 · 모델 TG-630/1+6 · 1x7 프리스트레스 콘크리트 강선 및 1+6 와이어 로프용
튜브 연선기 630/1+6은 ASTM A416 / A779, EN 10138, GB/T 5224 및 ISO 6934-3에 따른 프리스트레스 콘크리트 (PC) 강선 제조업체를 위해 설계된 고속, 비틀림 없는 연선 시스템입니다. 6개의 외부 와이어 (회전 튜브 내부에 장착된 630mm 보빈에 감김)를 고정된 중앙 와이어 주위에 배치하여 포스트텐션 및 프리텐션 콘크리트 구조에 사용되는 표준 1x7 스트랜드 구조를 생산합니다.
풀림 릴이 반대 방향으로 회전하는 대신 튜브와 함께 회전하기 때문에 개별 와이어에 역방향 비틀림이 전혀 발생하지 않습니다. 그 결과 균일한 연선 피치, 일관된 직경, 낮은 이완 및 콘크리트와의 우수한 접착 성능을 갖춘 스트랜드가 생산됩니다. 이 세 가지 특성이 스트랜드의 인장 및 응력 완화 시험 통과 여부를 결정합니다.
| 단선 직경 | ST용 1.0mm - 5.0mm |
| 최대 연선 직경 | 최대 17mm |
| 연선 피치 범위 | 30 - 500mm (무단 조절 가능) |
| 케이지 최대 회전 속도 | 550r/min (실제 생산 속도) |
| 선속 범위 | 20-120m/min |
| 캡스턴 휠 직경 | 1200mm + 1200mm |
| 케이지 내 풀림 보빈 크기 | PND630 |
| 권취 보빈 크기 | PN800-PN1600 |
| 중앙 풀림 보빈 크기 | PND630 |
| 주 모터 동력 | 55KW |
| 캡스턴 모터 동력 | 30KW |
| 권취 모터 동력 | 5.5KW |
진정한 튜브형, 비틀림 없는 운동학
동적 균형을 이룬 강철 튜브 내부에 6개의 630mm 보빈이 장착되어 있습니다. 와이어가 역회전 없이 풀려 나오므로 잔류 비틀림, 완성된 스트랜드의 "스프링" 현상, 와이어 손상이 없습니다.
경화 및 연삭 기어
연선 피치 선택을 위한 교환 기어 세트, 요청 시 무단 변속기 추가. 피치 정확도 ≤ ±1%, 릴 대 릴 및 배치 대 배치 반복 가능.
개별 와이어 장력 조절
자기 분말 또는 서보 제어 풀림 장력, 와이어당 5-60N, 8시간 동안 ±5% 이내의 편차. 외부 와이어 느슨함 및 직경 변동 제거.
전체 길이 안전 튜브
회전 튜브는 인터록 도어, 제로 속도 도어 해제 및 이중 채널 비상 정지 (ISO 13849-1, Cat. 3) 기능이 있는 고정 강철 가드로 둘러싸여 있습니다.
고속 기능
케이지 속도 최대 1200rpm (제품 및 균형에 따라 다름). 이중 베어링 지지, ISO 21940 G6.3 동적 균형, 최대 속도에서 진동 ≤ 2.8 mm/s.
PLC + HMI 제어
실시간 rpm, 연선 피치, 선속, 미터 카운트, 장력 및 경보 표시. 50가지 제품 레시피, 이더넷/Modbus TCP, MES 연동을 위한 OPC-UA 옵션.
| 베어링 브랜드 | HRB |
| 저전압 기기 브랜드 | SCHNEIDER |
| 공압 부품 브랜드 | AIRTAC |
| 주 구동 모터 브랜드 | (중국 최고) |
| 권취 모터 브랜드 | (중국 최고) |
| PLC | SIE/MENS |
| 터치 스크린 | SIE/MENS |
| 볼트 등급 | ≥8.8 등급 |
품질 보증 및 애프터 서비스
공장 인수 테스트 (FAT)
무부하 운전 ≥ 2시간 (1200rpm), 진동 ≤ 2.8 mm/s
연선 피치 정확도 ≤ ±1% (100m 기준)
장력 안정성 ≤ ±5% (8시간 기준)
스트랜드 직경 ±0.15mm 이내, 타원도 > 3% 없음
안전 회로 테스트 (ISO 13849-1, Cat. 3)
문서 및 지원
GA 도면, P&ID, 전기 회로도, 터미널 목록
운영 및 유지 보수 매뉴얼 (EN / CN / RU / ES)
OEM 코드 포함 부품 목록, 공구 목록, CE 선언
현장 설치, 시운전 및 작업자 교육
12개월 보증, 재고에서 72시간 이내 예비 부품 발송
VPN / TeamViewer를 통한 원격 진단
작동 방향:
오른손 기계, 즉 장치를 바라볼 때 왼쪽이 풀림, 오른쪽이 권취
색상:
장비 본체: RAL 6021 연한 녹색 (주름 마감)
회전 부품: RAL 1037 선명한 노란색
가드 본체: RAL 6021 연한 녹색 (주름 마감)
슬라이딩 도어 패널: RAL 1037 선명한 노란색
가드 내부: RAL 1013 진주 흰색
제어 하우징: RAL 7032 조약돌 회색
